MQTTS Chiffrement Logiciel
L'étape 2 implémente le TLS Mutuel (mTLS) via le port TCP 8883, passant d'une communication en texte clair à un canal cryptographiquement sécurisé. En utilisant des certificats clients X.509, nous obtenons une authentification et un chiffrement de bout en bout.
Architecture et Flux de Données
Le canal de communication est maintenant sécurisé avec le TLS Mutuel (mTLS), assurant le chiffrement et l'authentification. Cependant, la clé privée reste vulnérable dans la mémoire flash du dispositif.
ESP32
M5Go/M5Stack
Broker Mosquitto
Serveur d'Authentification
Vérifie le cert client avec l'Autorité de Certification. Rejette les connexions inconnus.
Handshake mTLS & Protocole MQTT
Diagramme de séquence du processus d'authentification mutuelle pour le Publisher et le Subscriber.
Vérification en Direct
L'analyse du trafic confirme que la charge utile est maintenant opaque.

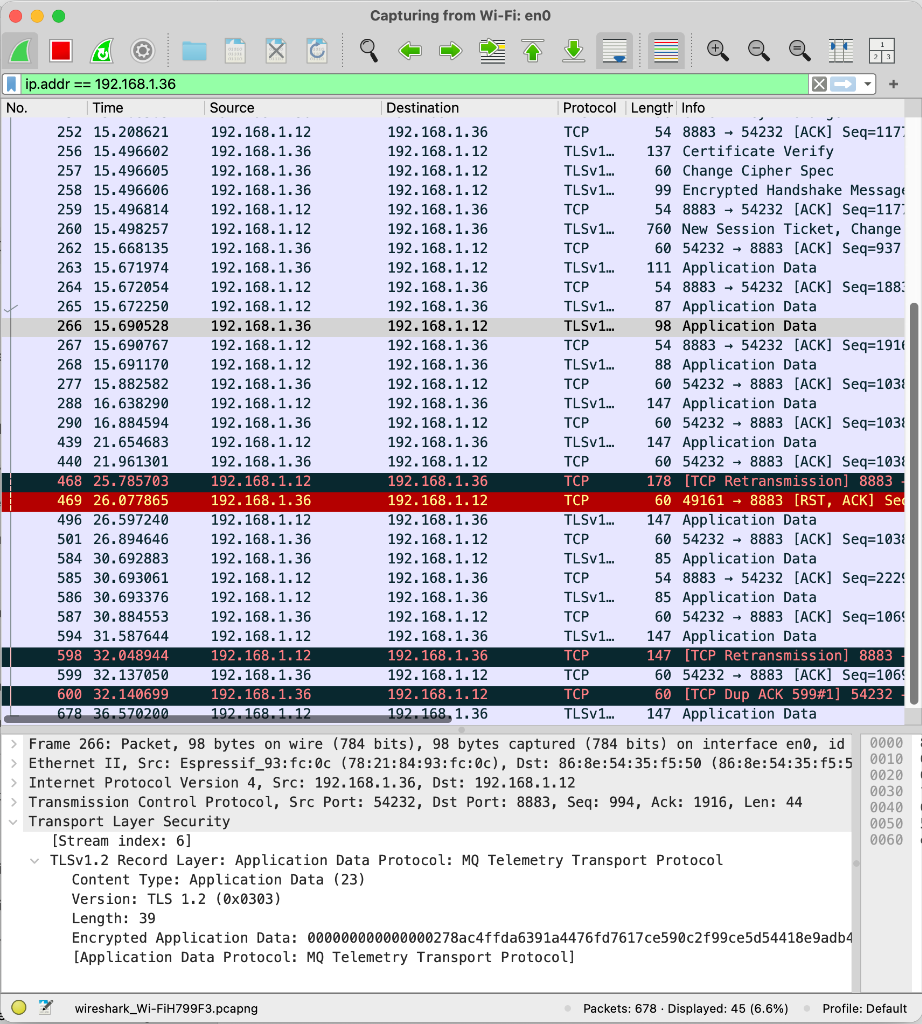

Données Applicatives
L'analyse des paquets confirme que le TLSv1.2 est utilisé. La longueur du contenu est visible, mais les données elles-mêmes sont une redistribution aléatoire d'octets, rendant l'interception impossible.

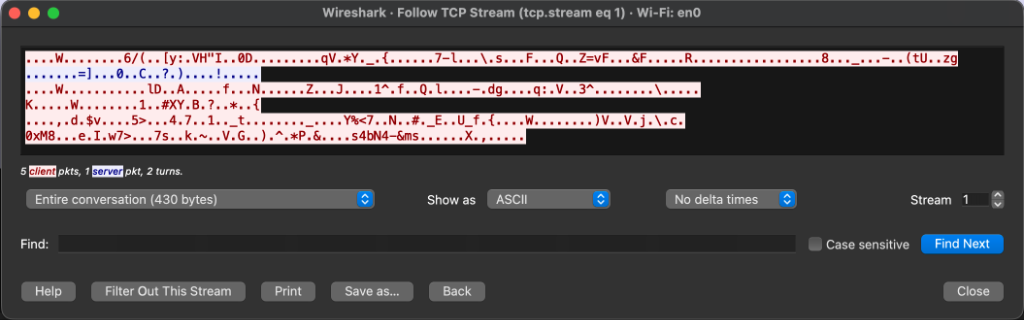

Flux Chiffré
Suivre le flux TCP (Port 8883) ne révèle que du texte chiffré illisible. Contrairement à l'ASCII clair de l'Étape 1, aucune partie du topic ou de la charge utile n'est discernable. Tous les échanges sont protégés par la couche d'enregistrement TLS.
Analyse de Menace (STRIDE)
TLS sécurise le canal, mais la Vulnérabilité du Stockage laisse des lacunes critiques dans la protection de l'identité.
Usurpation (Spoofing)
Clé Privée stockée en Flash.
Si extraite physiquement, un attaquant peut cloner l'identité du dispositif et s'authentifier comme le capteur valide.
Falsification (Tampering)
Chiffrement authentifié AES-GCM.
Les paquets modifiés en transit seront détectés par les mécanismes d'intégrité, causant l'échec de la session TLS.
Répudiation (Repudiation)
La clé privée n'est pas confinée dans le matériel et peut être extraite.
Nous ne pouvons pas prouver qui a signé le message (l'appareil légitime ou un attaquant avec une clé dumpée).
Divulgation d'Info (Information Disclosure)
Tunnel chiffré TLS 1.2.
Toute interception ne révèle que du texte chiffré aléatoire. Les données des capteurs sont confidentielles.
Déni de Service (Denial of Service)
Résilience de la pile TCP/IP.
La pile TCP/IP garantit le maintien des connexions face aux perturbations réseau.
Élévation (Elevation of Privilege)
L'accès physique mène à une compromission totale.
Si un attaquant extrait la clé, il élève son privilège à "Propriétaire du Dispositif" de façon permanente.
Extraction de Clé Firmware
Sans Secure Element, votre clé privée vit dans la mémoire flash.
Voyez avec quelle facilité un attaquant peut l'extraire.
1. La Faille de Stockage
Les certificats et la clé privée sont intégrés directement dans l'image firmware (PROGMEM) et fournis au WiFiClientSecure à l'exécution. Elle réside physiquement sur la puce flash en texte clair.
// VULNÉRABILITÉ CRITIQUE : Hardcoded Secrets // Cette clé privée réside en clair dans la mémoire Flash. static const char client_key[] PROGMEM = R"KEY( -----BEGIN PRIVATE KEY----- MIIEvgIBADANBgkqhkiG9w0BAQEFAASCBKgwggSkAgEAAoIBAQC... ... (Votre identité numérique est exposée ici) ... -----END PRIVATE KEY----- )KEY"; // Chargement dans la stack TLS logicielle wifiClientSecure.setPrivateKey(client_key);
2. Accès Physique
Un attaquant connecte un adaptateur USB-vers-UART à 5€ aux broches de programmation de l'ESP32. Aucun mot de passe ou authentification n'est requis pour lire la flash brute.
3. Le Dump
Des outils comme esptool.py
dumpent toute la mémoire. Une simple recherche de texte scanne le binaire pour l'en-tête PEM standard.
# Prêt à dumper le firmware...
Cliquez pour simuler l'attaque
Points Clés
Nous avons sécurisé le canal, mais l'Identité du Dispositif reste vulnérable.
Confidentialité Résolue
Le Chiffrement TLS assure que personne ne peut espionner vos données de capteurs. Le canal est opaque pour les attaquants.
Intégrité Résolue
Les mécanismes d'intégrité empêchent la falsification des paquets. Toute modification invalide le message et tue la connexion.
Lacune Critique : Stockage de Clé
La clé privée vit en texte clair dans la mémoire flash standard. Le vol physique du dispositif signifie une compromission complète de l'identité.
La Solution : Sécurité Matérielle
Nous devons déplacer la clé hors de la flash vers un coffre crypto dédié. Cela empêche l'extraction même si le firmware est compromis.
Stockage de Clé Sécurisé
Nous avons le chiffrement et l'authentification, mais la clé est exposée. Il faut maintenant la déplacer dans le Secure Element.
